Kaporta Tanıtımı ve Genel Bilgileri

GENEL TANITIM

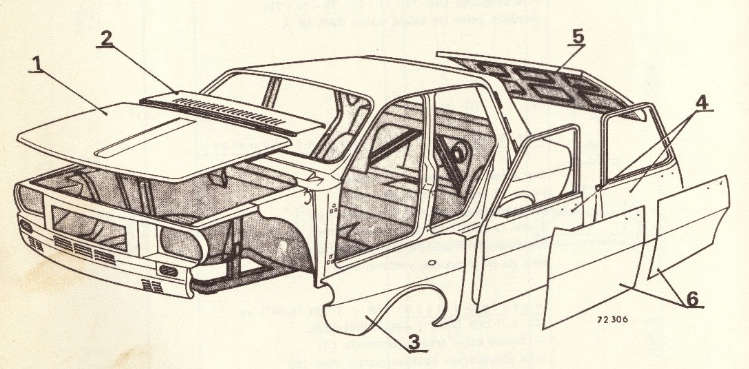

1 – Ön kaput 2 – Havalandırma ızgarası 3 – Ön çamurluk 4 – Ön ve arka yan kapılar 5 – Arka bagaj kapağı

Açıklık Toleransları

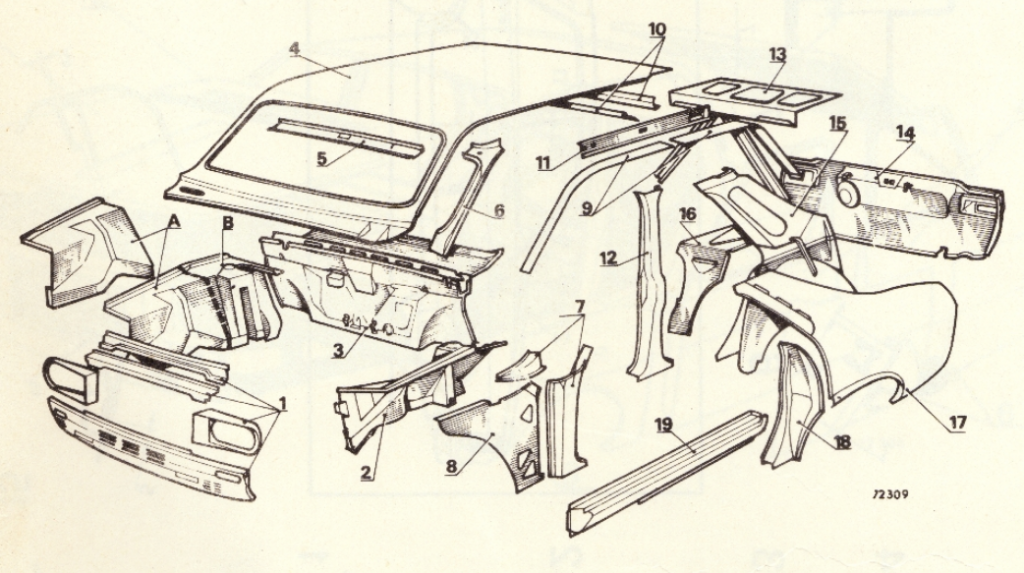

1- Ön panjur (muhtelif parçalardan kuruludur.)

2- Çamurluk iç sacı (iki ayrı eleman halinde yapılan A ve B)

3- Şoför mahalli ön sacı

4- Tavan 5- Ön cam çerçevesi üst traversi

6- Ön cam çerçevesi yan kirişi

7- Ön kapı direği

8- Ön kapı direği saç kaplaması

9- Ön ve arka üst tavan yan kirişi

10- Tavan köprü traversi ve kaplama sacı

11- Karöseri üst yan kaplama sacı

12- Orta direk

13- Arka cam raf altlığı

14- Arka kaporta sacı

15- Kaporta arka köşe sacı ve arka çamurluk iç sacı 1

6- Arka cam rafı yan saçları

17- Arka çamurluk

18- Arka direk

19- Marş piye

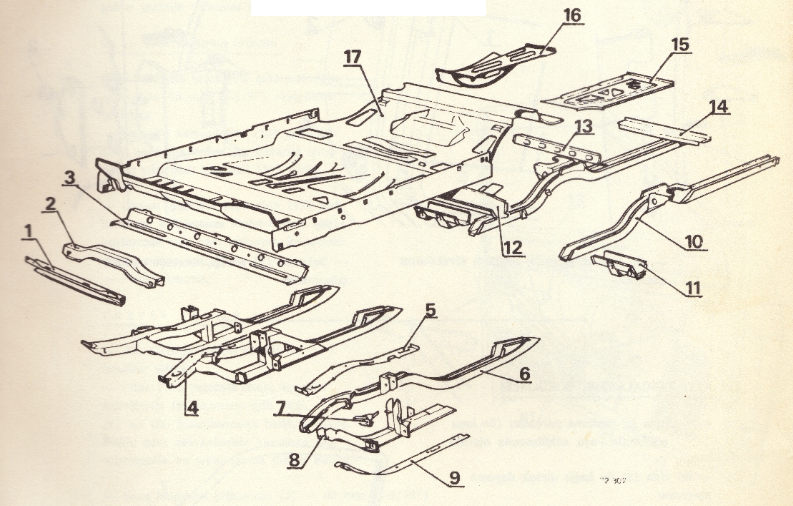

Ön kısım

1- Ön travers

2- Direksiyon traversi

3- Şase orta traversi

4- Sağ ve sol şase

Ön şase detayı

5- Üst şase kapak sacı

6- Üst şase

7- Kaster kolu bağlantısı

8- Alt şase

9- Alt şase kapak sacı

Arka kısım

10- Arka şase kolu

11- Arka travers dayanağı

12- Arka travers

13- Benzin deposu ön traversi

14- En arka travers

15- Bagaj döşeme sacı

16- Yedek tekerlek (stepne) yuvası sacı

17- Taban sacı

Renault 12 Station Wagon / TN

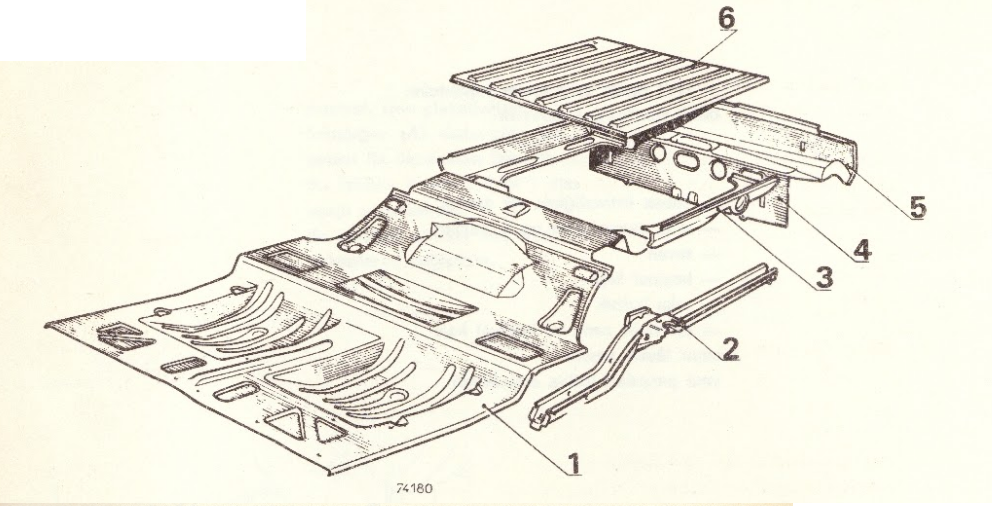

ŞASE TABANINI TEŞKİL EDEN PARÇALAR
1 – Taban
2 – Arka şasi yan kolu
3 – Arka şasi kapak sacı
4 – Arka travers
5 – Etek sacı
6 – Müteharrik taban

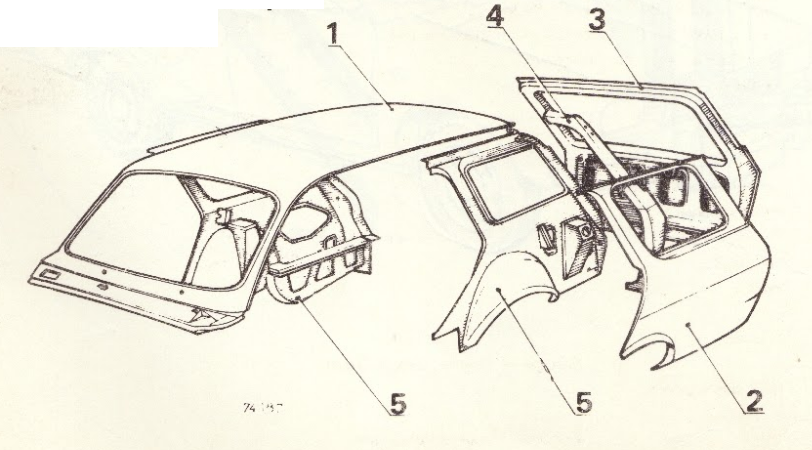

KARÖSERİYİ TEŞKİL EDEN UNSURLAR

1 – Tavan

2 – Arka çamurluk

3 – Beşinci kapı

4 – Beşinci kapı çerçevesi

5 – Arka çamurluk iç sacı ve kaporta arka köşe sacı (yan parça)
