Renault 12 Fren Limitörü Ayarı Klavuzu
Adım Adım Limitor Ayar Süreci

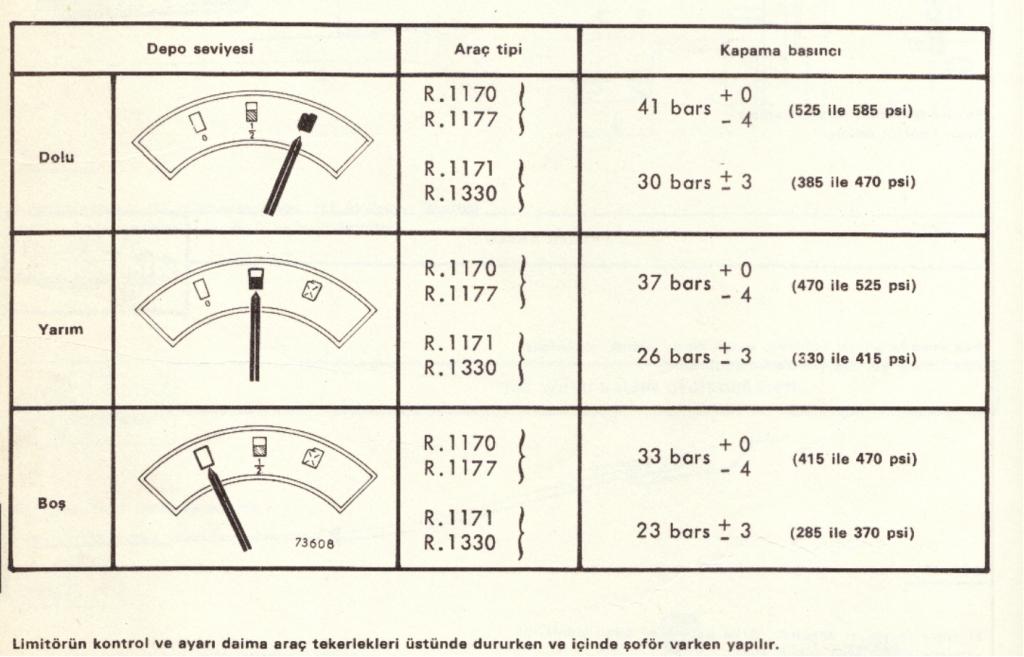

Ayarı yaparken aracınızın modeline ve o anki depo (yük) seviyesine göre tablodaki doğru basınç değerlerini baz almalısınız.
1. Araç Modelini Belirleyin
Tabloda iki ana grup bulunmaktadır:
- R.1170 ve R.1177 tipi araçlar.
- R.1171 ve R.1330 tipi araçlar.
2. Depo (Yük) Seviyesini Tespit Edin
Aracın mevcut doluluk durumunu kontrol ederek tablodaki ilgili satırı seçin:
- Dolu: Göstergedeki ibre en sağdaki işaretli bölgede.
- Yarım: Göstergedeki ibre orta noktada.
- Boş: Göstergedeki ibre en soldaki boş kutucuk hizasında.
3. İlgili Basınç Değerini Tablodan Okuyun
Seçtiğiniz araç tipi ve depo seviyesinin kesişimindeki “Kapama basıncı” değerini referans alın.
Örnek: Eğer R.1170 tipi bir aracınız varsa ve araç “Yarım” dolu ise, limitor kapama basıncını 37 bar (470 ile 525 psi) değerine göre ayarlamanız gerekir.

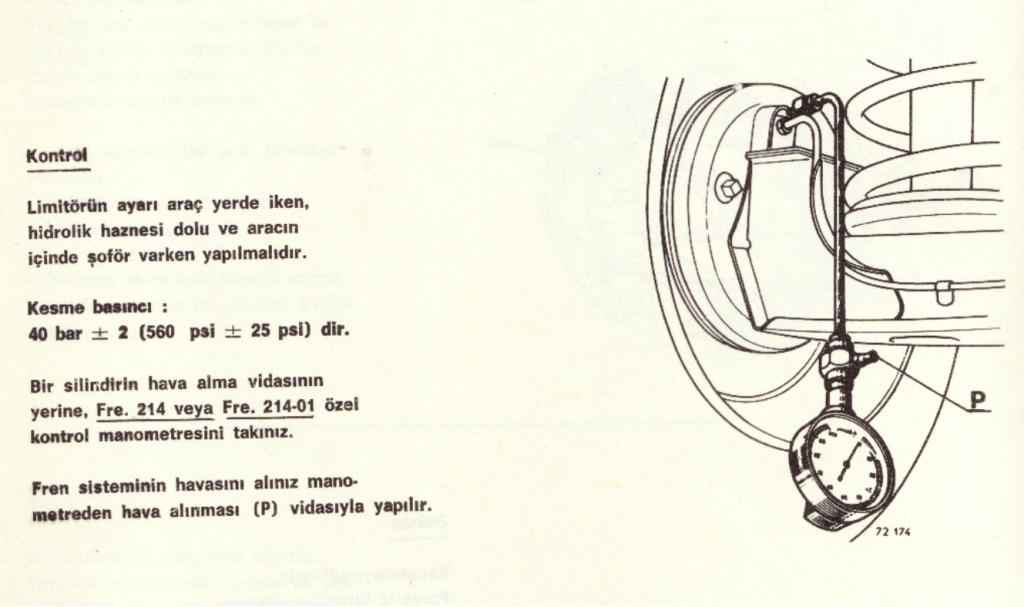

4. Ölçüm ve Ayarlama
- Basınç değerlerini bir manometre yardımıyla ölçün.
- Okunan değer tablodaki tolerans aralığının dışında ise, limitor üzerindeki ayar mekanizmasını kullanarak basıncı belirtilen aralığa getirin.

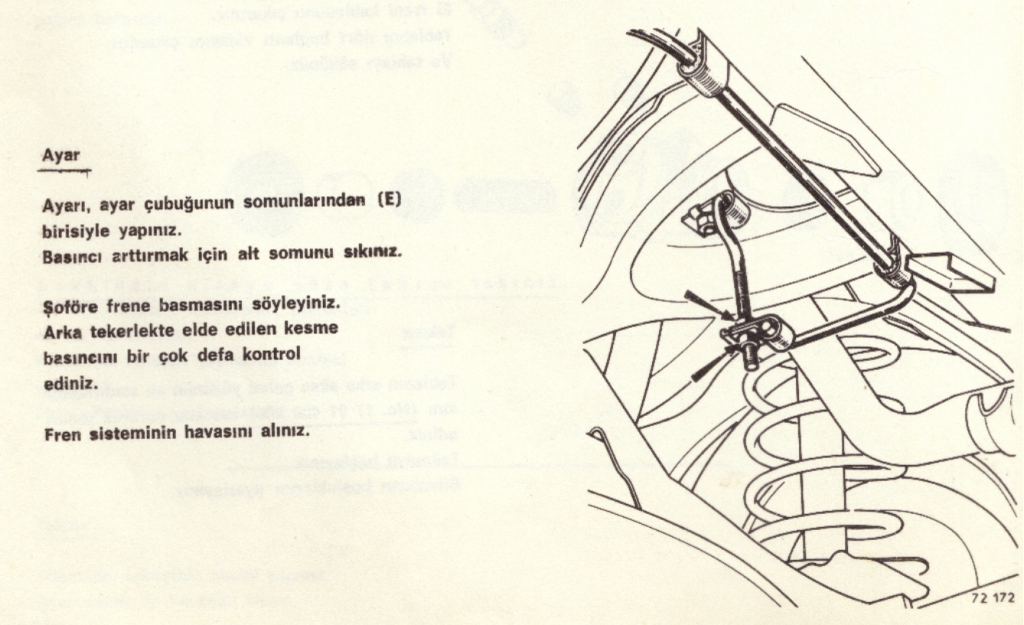

Ayar, ayar çubuğunun somunları (E) kullanılarak yapılır.
Basıncı artırmak için alt somunu sıkmanız yeterlidir.
İşlem sırasında şoförden frene basmasını isteyin ve arka tekerlekte elde edilen kesme basıncını birkaç kez kontrol edin.

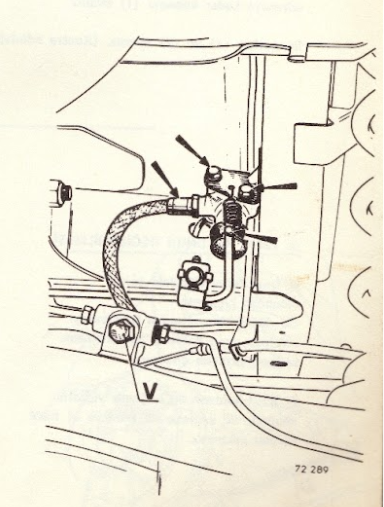

Limitor Değişim İşlemleri
Eğer limitor sisteminde bir kaçak tespit edilirse, parçanın tamiri mümkün değildir ve komple değiştirilmesi gerekir.
Sökme:
- Öncelikle limitördeki fren lastik hortumunu sökün.
- Levyenin dönüş yayını yerinden çıkarın.
- Çelik borunun rekorunu açın.
- Limitörü gövdeye sabitleyen iki adet bağlantı vidasını sökün.
- Limitörü tamamen araçtan ayırın.
Takma:
- Sökme işleminin tam tersini uygulayarak yeni parçayı monte edin.
- Lastik hortumu sıkın ve montaj sırasında bükülmemiş olduğundan emin olun.
- Eğer hortumun kavisi uygun değilse, (V) cıvatasını gevşeterek fren lastik hortumunu bir çentik kadar kaydırıp ayarlayın.
