SOLEX 32 EISA/SEIA

M150 Onarım Kataloğunun İlk Eki

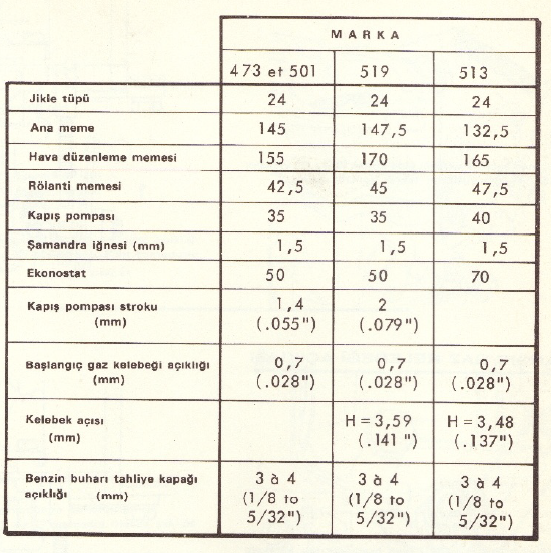

SOLEX 32 EISA — 2, İŞARETİ 473

El jiglesi ile donatılmış karbüratördür. (Karbüratör aşağıya çekişli)
Tip ve işareti şamandıra hücresi kapağının vidalarına bağlı bir etiket üzerinde yazılıdır.

M150 Onarım Kataloğunun EK-1’i

R1170 ve R1171 araçlar SOLEX 32 EISA karbüratörlerle teçhiz edilmiştir.

M150 Onarım Kataloğunun EK-2’i

1976 RENAULT 12 TÜRKİYE KULLANIM KLAVUZU

HASAN CAN RENAULT 12 TAMİR KİTABI (3.BASKI)

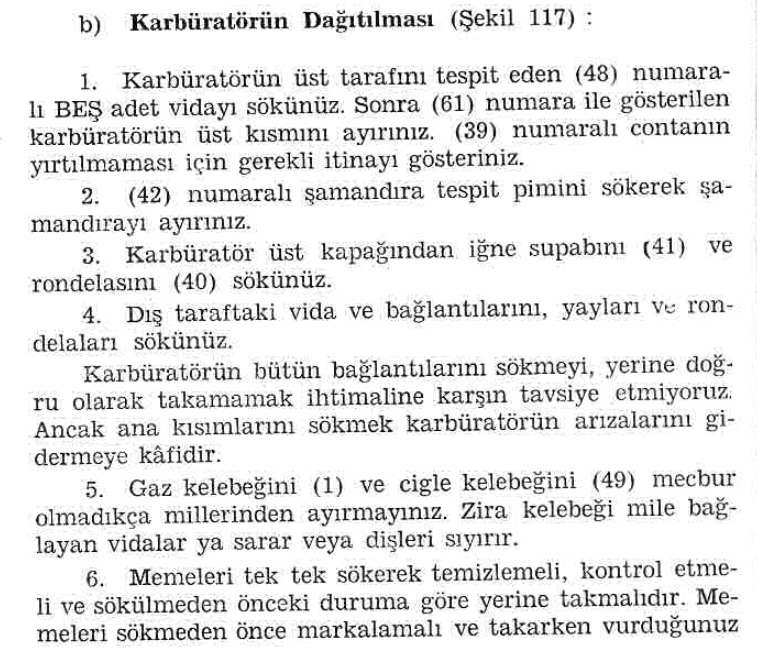

Şekil 117: Solex 32 EISA-2 karbüratörünün dağılmış durumunu gösteriyor.

No	Parça Adı
1	Gaz kelebeğinin bulunduğu kısım
16	İstinat vidası
17	Somun
23	Rölanti karışım ayar vidası
24	Basınç yayı
25	Civata
26	Flanş contaları
26a	Flanş ara parçası
28	Conta
29	Şamandıra mahfazası ara parçası
27	Şamandıra mahfazası
30	Rölanti emmesi
31	Ana meme
32	Hava karıştırma memesi
33	Kapış pompası püskürtme borusu
34	Bilyalı geri döndürmez supap
35	Tapa
36	Conta
37	Rölanti ayar vidası
38	Basınç yayı
39	Conta
40	Conta
41	İğne supabı
42	Şamandıra pimi
43	Şamandıra
45	Süzgeç
46	Conta
47	Benzin hortumu bağlantısı
48	Şamandıra mahfazası kapağı tespit vidaları
49	Cıgle kapağı
50	Cıgle kapağı tespit vidaları
51	Tel tespit kelepçesi
53	Tespit cıvatası
52	Tespit pabucu
54	Rondela
55	Civata
56	Cıgle teli tespit cıvatası
57	Kapış pompası diyagram yayı
58	Komple kapış pompası diyagramı
59	Kapış pompası tespit vidaları
60	Kapış pompası kapağı
63	Kapış pompası yayı
